1 案例
1.1 简要案情及病史摘要
薛某，女，60岁，某年5月14日发生交通事故受伤，伤后以“车祸致面部裂伤、胸部疼痛1 h”为主诉入院。查体：右眉弓、下颌部见皮肤裂伤，伤口出血，胸廓对称，无明显塌陷，呼吸17次/min，左侧胸壁局部压痛明显，胸壁挤压征阳性，皮下未及捻发感，两肺呼吸音基本对称，无明显减低，未闻及干湿啰音及痰鸣音。CT检查示：左侧第2~7肋骨骨折，双侧多发肋骨骨质褶皱，两下肺挫伤，左侧少量液气胸。临床诊断：面部皮肤挫伤，肋骨骨折。处理：予清创缝合、胸部固定、镇痛、化痰等治疗后出院。现委托人要求对薛某的残疾等级进行评定。
1.2 法医学检验
同年9月17日对薛某进行法医临床鉴定。自诉：时感喘气、胸闷。查体：右眉弓见0.7 cm×0.1 cm皮肤瘢痕，下颌缘偏右侧见0.3 cm×0.1 cm皮肤瘢痕。胸廓对称，呼吸运动尚平稳，胸壁压痛阴性，胸廓挤压征阴性。余未检见明显阳性体征。
1.3 阅片所见
5月14日、5月18日胸部CT片示：左侧第2~7肋骨骨折，部分断端错位，左侧第8、9肋骨及右侧第4、7、8肋骨骨皮质欠连续，两下肺挫伤，左侧少量胸腔积液。
6月4日胸部CT片示：左侧第2~9肋骨及右侧第4、7、8肋骨骨折愈合期改变，上述肋骨骨折处可见少量骨痂生长，左侧第4、5肋骨断端错位，两下肺挫伤，左侧少量胸腔积液。
9月17日胸部CT片示：左侧第2~9肋骨及右侧第4、7、8肋骨骨折愈合后改变，左侧第4、5肋骨均可见2处成角畸形愈合。
1.4 CT扫描及图像后处理

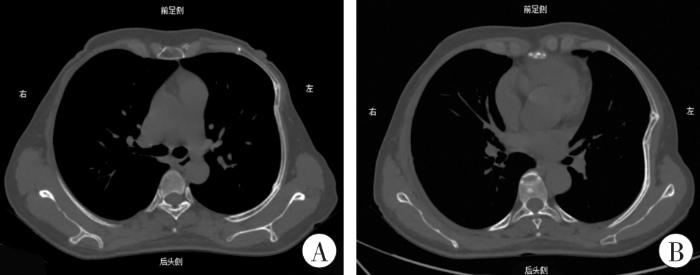

图1
图1
9月17日胸部CT MPR图像
A：第4肋骨畸形愈合；B：第5肋骨畸形愈合。
Fig. 1
Chest CT MPR images on September 17

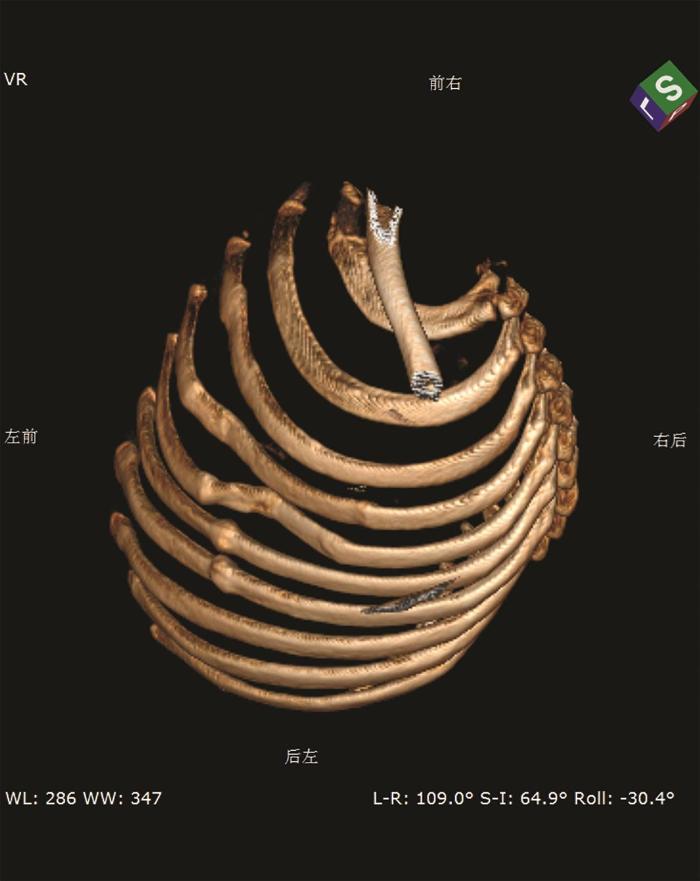

图2
1.5 3D打印
将被鉴定人薛某鉴定时复查的CT薄层扫描图像通过计算机软件3D建模，再把数据传送到3D打印机，按照人体1∶1比例进行部分肋骨3D打印（图3）；结合角度尺测量其左侧第4肋骨成角畸形的度数分别约为10°和30°，左侧第5肋骨成角畸形的度数分别约为20°和35°。

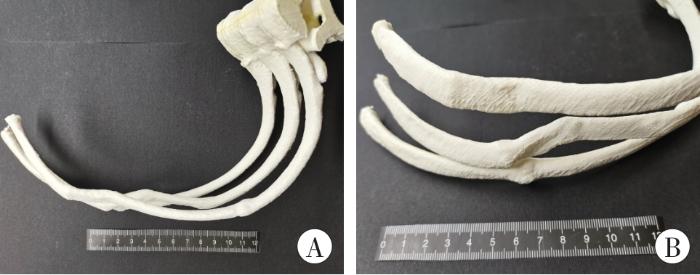

图3
图3
3D打印的左侧第4~6肋骨
A：俯视图；B：侧视图。
Fig. 3
Left 4th to 6th ribs printed by 3D technology
1.6 鉴定意见
被鉴定人薛某因交通事故致双侧共11根肋骨骨折后遗4处畸形愈合，已构成九级残疾。
2 讨论
本例中被鉴定人薛某损伤后数次影像学检查提示肋骨骨折数量不一，且伤后早期部分肋骨被医疗机构诊断为骨质褶皱。因肋骨的解剖结构特殊，断端未明显移位或者不完全性肋骨骨折在伤后早期不易被影像学检查显示，极易漏诊，故本例鉴定时采用多层螺旋CT图像后处理技术（MPR、三维重组）对薛某的肋骨图像进行处理并综合对比阅片，发现肋骨骨折部位相邻、力线分布基本一致，复查断端骨痂量符合同一时期影像学特征，可认定薛某左侧第2~9肋骨及右侧第4、7、8肋骨骨折（共计11根）符合遭受一次外伤所致，与本次交通事故存在直接因果关系。
对于肋骨骨折的法医临床鉴定，笔者认为应当摒弃以胶片作为观察对象判断肋骨骨折的数量，建立观察图像和手动处理图像相结合的模式，根据不同的鉴定需求选择恰当、合适的后处理方式，以充分利用图像的原始数据，获得最符合标准条款规定的图像特征，最大程度地避免错鉴、漏鉴。然而，确定肋骨骨折的数量并非本例的难点，《<人体损伤致残程度分级>适用指南》[3]规定肋骨骨折畸形愈合主要是指肋骨完全性骨折后经骨痂生长、骨折愈合后形成分离、成角、旋转或者重叠畸形，且畸形愈合的计量单位为骨质畸形部位的数量（即同一肋骨两处骨折且均符合畸形愈合者，计为两处），因此，正确判断肋骨骨折畸形愈合的性质和数量是本例的关键，将直接影响残疾等级评定。
3D打印技术[4]又称添加制造技术，是基于3D数字模型使用离散材料逐层打印构造物体，目前已在诸多领域得到应用。梁磊[5]研究表明，3D肋骨骨折模型可以还原接近真实的肋骨，清晰地呈现骨折畸形愈合处的立体走行。张勇等[6]研究发现3D打印实体模型对于畸形骨测量精度具有可靠性。笔者受此启发，鉴定时将薛某左侧4~6肋骨进行3D打印，经实物化、多角度观察并用角度尺测量，发现薛某左侧第4、5肋骨的顺应性及连续性均发生明显改变，最终确定左侧第4、5肋骨畸形愈合数量共计4处，其结果与后处理图像相一致。因此，利用3D打印技术可以作为判断肋骨骨折畸形愈合的手段之一，在一定程度上，可以与利用CT图像后处理技术评价肋骨骨折畸形愈合相互佐证，将肋骨骨折畸形愈合可视化、实物化，帮助诉讼当事人直观、精准地了解畸形程度，使鉴定意见更具说服力。
