基于YOLOv3的硅藻电子显微镜图像识别模型的构建及应用

doi:10.12116/j.issn.1004-5619.2021.410903

摘要/Abstract

摘要： 目的

基于YOLOv3模型构建硅藻电子显微镜图像识别模型，测试在实际案例中的应用效果，探讨该模型在法医学硅藻鉴定中的优势。

方法

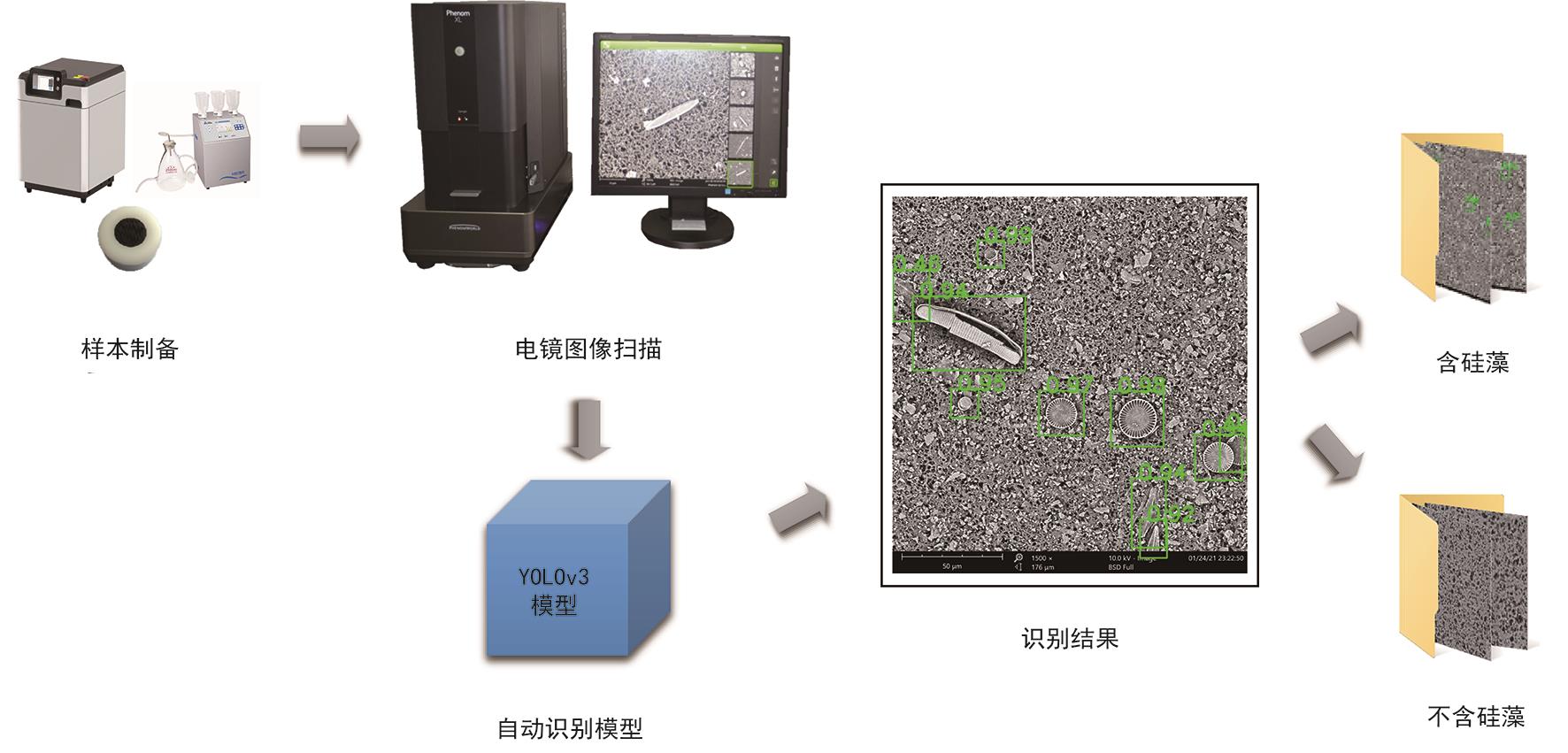

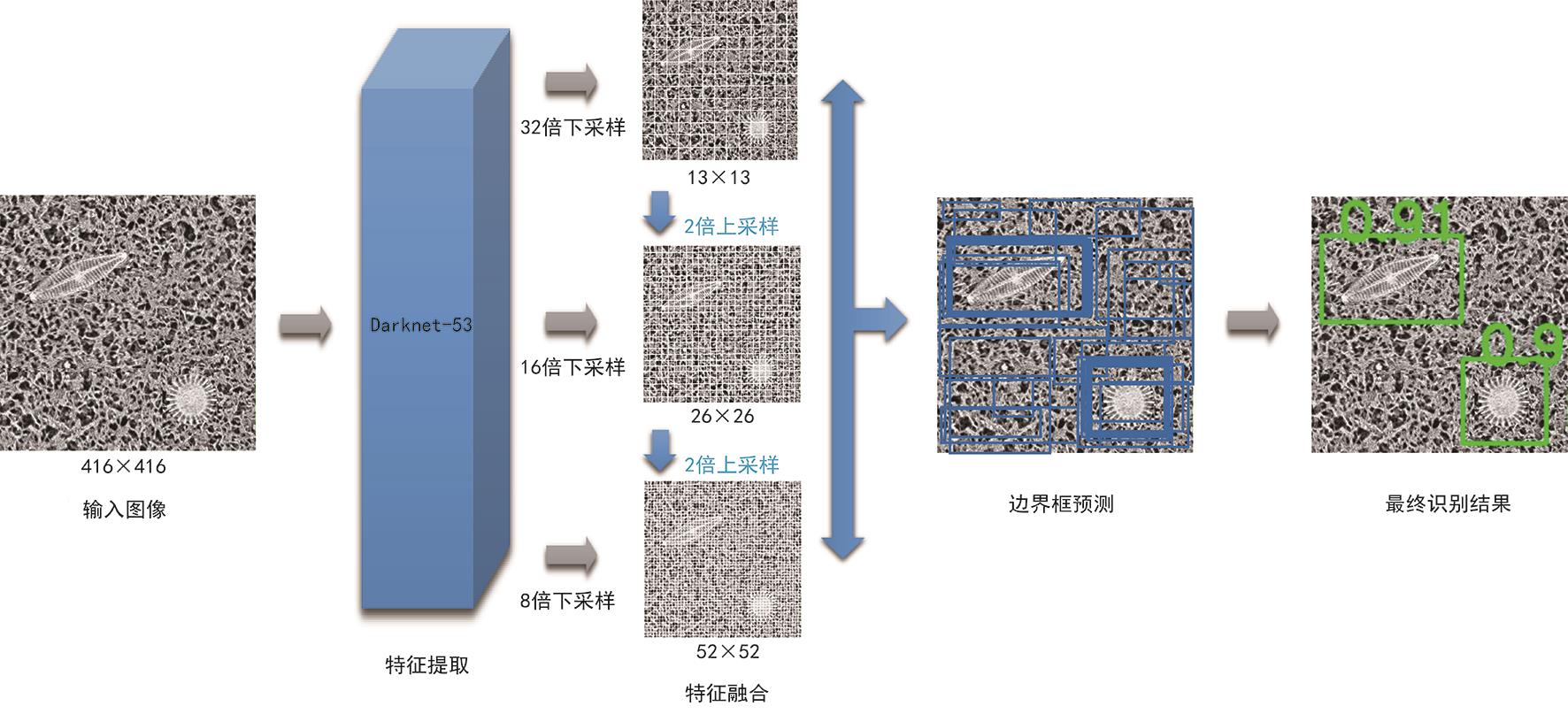

选取25 000张1 500×的硅藻电子显微镜图像作为初始图像集，经专家标注和图像处理后，输入YOLOv3网络训练识别模型。收集8例溺死案例肺、肝、肾组织样本的硅藻电子显微镜图像，分别在0.4、0.6、0.8的阈值下利用该模型识别硅藻，同时进行人工识别，以识别速度、召回率和查准率评价该模型的实际应用效果。

结果

模型在验证集和测试集上的平均精度均值分别为94.8%和94.3%，平均召回率分别为81.2%和81.5%。实际应用中，该模型识别速度是人工识别速度的9倍以上。阈值为0.4时，肺组织硅藻总体召回率均值达89.6%、总体查准率均值达87.8%；肝、肾组织硅藻总体召回率达100%、查准率低于5%。随着阈值的增加，各组织硅藻召回率下降、查准率上升；模型在肺组织的F1分数随着阈值升高而降低，在肝、肾组织的F1分数随着阈值升高而升高。

结论

基于YOLOv3的硅藻电子显微镜图像识别模型能够快速识别硅藻图像，并能在一定的阈值下取得良好的硅藻召回率和肺组织较高的硅藻查准率，显著减少了人工识别的工作量，具有良好的应用前景。

关键词: 法医病理学, 人工智能, 深度学习, 硅藻检验, YOLOv3, 扫描电子显微镜, 图像识别

Abstract: Objective

To construct a YOLOv3-based model for diatom identification in scanning electron microscope images, explore the application performance in practical cases and discuss the advantages of this model.

Methods

A total of 25 000 scanning electron microscopy images were collected at 1 500× as an initial image set, and input into the YOLOv3 network to train the identification model after experts’ annotation and image processing. Diatom scanning electron microscopy images of lung, liver and kidney tissues taken from 8 drowning cases were identified by this model under the threshold of 0.4, 0.6 and 0.8 respectively, and were also identified by experts manually. The application performance of this model was evaluated through the recognition speed, recall rate and precision rate.

Results

The mean average precision of the model in the validation set and test set was 94.8% and 94.3%, respectively, and the average recall rate was 81.2% and 81.5%, respectively. The recognition speed of the model is more than 9 times faster than that of manual recognition. Under the threshold of 0.4, the mean recall rate and precision rate of diatoms in lung tissues were 89.6% and 87.8%, respectively. The overall recall rate in liver and kidney tissues was 100% and the precision rate was less than 5%. As the threshold increased, the recall rate in all tissues decreased and the precision rate increased. The F1 score of the model in lung tissues decreased with the increase of threshold, while the F1 score in liver and kidney tissues with the increase of threshold.

Conclusion

The YOLOv3-based diatom electron microscope images automatic identification model works at a rapid speed and shows high recall rates in all tissues and high precision rates in lung tissues under an appropriate threshold. The identification model greatly reduces the workload of manual recognition, and has a good application prospect.

Key words: forensic pathology, artificial intelligence, deep learning, diatom test, YOLOv3, scanning electron microscope, image recognition

中图分类号:

DF795.1

陈吉, 刘晓荣, 杨佳雯, 陈冶秋, 王诚, 欧梦媛, 吴嘉仪, 俞尤嘉, 李开, 陈鹏, 陈峰. 基于YOLOv3的硅藻电子显微镜图像识别模型的构建及应用[J]. 法医学杂志, 2022, 38(1): 46-52.

Ji CHEN, Xiao-rong LIU, Jia-wen YANG, Ye-qiu CHEN, Cheng WANG, Meng-yuan OU, Jia-yi WU, You-jia YU, Kai LI, Peng CHEN, Feng CHEN. Construction and Application of YOLOv3-Based Diatom Identification Model of Scanning Electron Microscope Images[J]. Journal of Forensic Medicine, 2022, 38(1): 46-52.

图/表 6

参考文献 19

1	刘超. 溺死法医诊断学[M].广州：中山大学出版社，2018：52-53.
	LIU C. Diagnosis of drowning[M]. Guangzhou： Sun Yat-sen University Press，2018：52-53.
2	PACHAR J V， CAMERON J M. The diagnosis of drowning by quantitative and qualitative diatom analysis[J]. Med Sci Law，1993，33（4）：291-299. doi：10.1177/002580249303300404 .
3	LUDES B， COSTE M， NORTH N， et al. Diatom analysis in victim’s tissues as an indicator of the site of drowning[J]. Int J Legal Med，1999，112（3）：163-166. doi：10.1007/s004140050224 .
4	李峥，杨佳雯，陈冶秋，等. 硅藻检验推测溺亡位置1例[J].法医学杂志，2020，36（6）：878-880. doi：10.12116/j.issn.1004-5619.2020.06.024 .
	LI Z， YANG J W， CHEN Y Q， et al. Diatom test speculated the location of drowning： A case report[J]. Fayixue Zazhi，2020，36（6）：878-880.
5	赵建，袁自闯，张彦吉，等. 两种硅藻检验方法的比较[J].中国法医学杂志，2015，30（1）：62-65. doi：10.13618/j.issn.1001-5728.2015.01.018 .
	ZHAO J， YUAN Z C， ZHANG Y J， et al. The comparative study of two diatom test methods[J]. Zhongguo Fayixue Zazhi，2015，30（1）：62-65.
6	ZHAO J， LIU C， HU S， et al. Microwave digestion - vacuum filtration - automated scanning electron microscopy as a sensitive method for forensic diatom test[J]. Int J Legal Med，2013，127（2）：459-463. doi：10.1007/s00414-012-0756-9 .
7	LI Y， HUANG Z， DONG X， et al. Forensic age estimation for pelvic X-ray images using deep learning[J]. Eur Radiol，2019，29（5）：2322-2329. doi：10.1007/s00330-018-5791-6 .
8	CHANDRA S S， BRAN LORENZANA M， LIU X， et al. Deep learning in magnetic resonance image reconstruction[J]. J Med Imaging Radiat Oncol，2021，65（5）：564-577. doi：10.1111/1754-9485.13276 .
9	YANG H B， LIU P， HU Y Z， et al. Research on underwater object recognition based on YOLOv3[J]. Microsyst Technol，2021，27（4）：1837-1844. doi：10.1007/s00542-019-04694-8 .
10	ZHOU Y Y， ZHANG J， HUANG J， et al. Digital whole-slide image analysis for automated diatom test in forensic cases of drowning using a convolutional neural network algorithm[J]. Forensic Sci Int，2019，302：109922. doi：10.1016/j.forsciint.2019. 109922 .
11	周圆圆，曹永杰，杨越，等. 基于人工智能硅藻自动化识别系统的实际案例应用[J].法医学杂志，2020，36（2）：239-242. doi：10.12116/j.issn.1004-5619.2020.02.017 .
	ZHOU Y Y， CAO Y J， YANG Y， et al. Application of artificial intelligence automatic diatom identification system in practical cases[J]. Fayixue Zazhi，2020，36（2）：239-242.
12	YU W M， XUE Y， KNOOPS R， et al. Automated diatom searching in the digital scanning electron microscopy images of drowning cases using the deep neural networks[J]. Int J Leg Med，2021，135（2）：497-508. doi：10.1007/s00414-020-02392-z .
13	REDMON J， DIVVALA S， GIRSHICK R， et al. You only look once： Unified， real-time object detection[C]//2016 IEEE Conf Comput Vis Pattern Recognit. Las Vegas： IEEE，2016：779-788. doi：10.1109/CVPR. 2016.91 .
14	REDMON J， FARHADI A. YOLO9000： Better， faster， stronger[C]//2017 IEEE Conference on Computer Vision and Pattern Recognition. Honolulu： IEEE，2017：6517-6525. doi：10.1109/CVPR.2017.690 .
15	REDMON J， FARHADI A. YOLOv3： An incremental improvement[J/OL]. （2018-04-08）[2021-08-25]. arXiv：.
16	邓杰航，何冬冬，卓家鸿，等. 复杂背景干扰下硅藻图像的深度网络识别与定位[J].南方医科大学学报，2020，40（2）：183-189. doi：10.12122/j.issn.1673-4254.2020.02.08 .
	DENG J H， HE D D， ZHUO J H， et al. Deep learning network-based recognition and localization of diatom images against complex background[J]. Nanfang Yike Daxue Xuebao，2020，40（2）：183-189.
17	PEDRAZA A， BUENO G， DENIZ O， et al. Automated diatom classification （Part B）： A deep learning approach[J]. Appl Sci，2017，7（5）：460. doi：10.3390/app7050460 .
18	KLOSTER M， LANGENKÄMPER D， ZUROWIETZ M， et al. Deep learning-based diatom taxonomy on virtual slides[J]. Sci Rep，2020，10：14416. doi：10.1038/s41598-020-71165-w .
19	DENG J H， GUO W Q， ZHAO Y W， et al. Identification of diatom taxonomy by a combination of region-based full convolutional network，online hard example mining，and shape priors of diatoms[J]. Int J Leg Med，2021，135（6）：2519-2530. doi：10.1007/s00414-021-02664-2 .

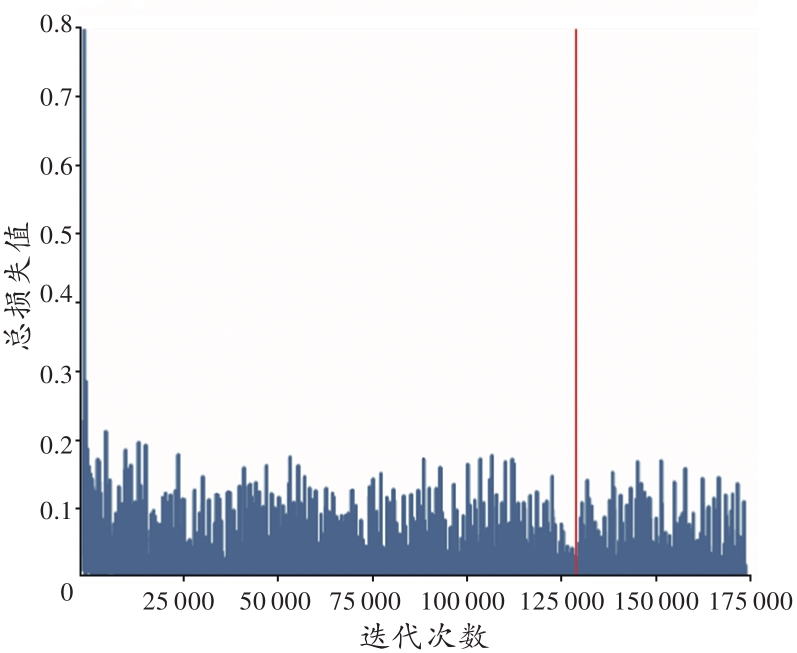

阈值	验证集			测试集
阈值	RR/%	PR/%	F1分数	RR/%	PR/%	F1分数
0.05	99.2	58.9	0.739	99.5	57.6	0.729
0.15	98.8	79.2	0.879	98.8	76.1	0.859
0.25	98.8	80.5	0.887	98.6	77.4	0.867
0.35	97.9	81.4	0.889	97.2	78.1	0.866
0.45	77.9	95.1	0.856	77.5	92.9	0.845
0.55	73.2	99.3	0.843	73.6	98.6	0.843
0.65	72.4	99.6	0.838	72.9	99.5	0.841
0.75	71.8	99.7	0.835	72.3	99.8	0.839
0.85	70.3	99.8	0.825	70.8	100.0	0.829
0.95	51.4	100.0	0.679	53.3	100.0	0.695

阈值	验证集			测试集
阈值	RR/%	PR/%	F1分数	RR/%	PR/%	F1分数
0.05	99.2	58.9	0.739	99.5	57.6	0.729
0.15	98.8	79.2	0.879	98.8	76.1	0.859
0.25	98.8	80.5	0.887	98.6	77.4	0.867
0.35	97.9	81.4	0.889	97.2	78.1	0.866
0.45	77.9	95.1	0.856	77.5	92.9	0.845
0.55	73.2	99.3	0.843	73.6	98.6	0.843
0.65	72.4	99.6	0.838	72.9	99.5	0.841
0.75	71.8	99.7	0.835	72.3	99.8	0.839
0.85	70.3	99.8	0.825	70.8	100.0	0.829
0.95	51.4	100.0	0.679	53.3	100.0	0.695

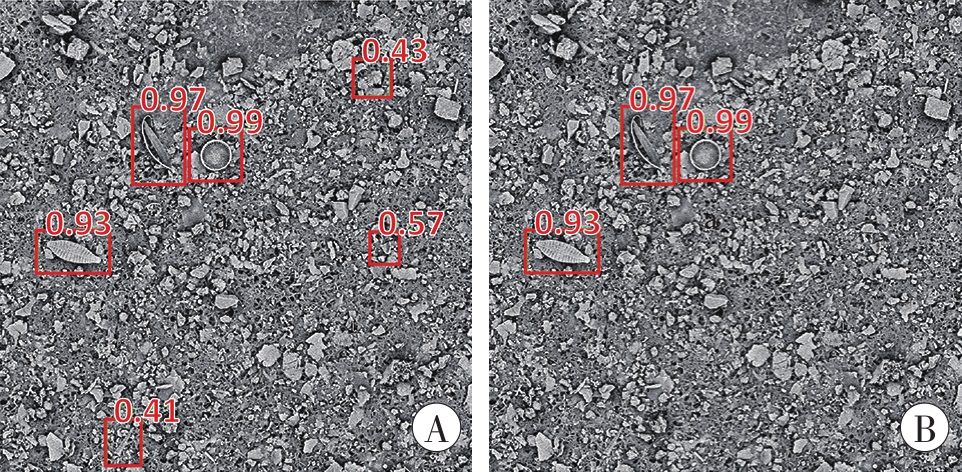

组织	阈值	完整硅藻			碎片硅藻			总体
组织	阈值	RR/%	PR/%	F1分数	RR/%	PR/%	F1分数	RR/%	PR/%	F1分数
肺	0.4	94.0±6.7	85.9±27.9	0.862±0.225	75.8±12.9	78.2±29.7	0.732±0.219	89.6±6.6	87.8±25.0	0.865±0.181
	0.6	81.5±16.1	88.4±24.5	0.812±0.175	39.1±15.0	79.6±29.1	0.463±0.162	69.7±11.8	89.8±21.9	0.760±0.130
	0.8	71.5±16.8	90.0±22.8	0.774±0.178	24.5±8.3	80.2±29.0	0.345±0.121	58.4±11.8	91.0±20.8	0.699±0.139
肝	0.4	100.0±0.0	1.1±1.2	0.022±0.024	100.0±0.0	1.7±1.2	0.034±0.023	100.0±0.0	2.5±2.0	0.049±0.039
	0.6	94.4±13.6	1.2±1.1	0.024±0.021	92.7±13.7	1.9±1.4	0.037±0.027	92.3±10.9	2.8±2.2	0.053±0.039
	0.8	66.7±42.2	1.5±1.6	0.029±0.030	76.0±34.3	3.4±2.7	0.064±0.050	75.6±27.7	4.4±3.4	0.082±0.061
肾	0.4	100.0±0.0	1.7±2.0	0.033±0.039	100.0±0.0	2.4±3.2	0.047±0.057	100.0±0.0	3.6±4.6	0.067±0.078
	0.6	100.0±0.0	2.0±1.9	0.039±0.036	91.0±17.6	2.8±2.9	0.053±0.052	93.8±11.8	4.2±4.3	0.077±0.073
	0.8	83.3±40.8	3.6±4.3	0.066±0.077	80.6±22.1	4.7±6.1	0.085±0.099	80.3±26.5	6.8±8.5	0.118±0.129

组织	阈值	完整硅藻			碎片硅藻			总体
组织	阈值	RR/%	PR/%	F1分数	RR/%	PR/%	F1分数	RR/%	PR/%	F1分数
肺	0.4	94.0±6.7	85.9±27.9	0.862±0.225	75.8±12.9	78.2±29.7	0.732±0.219	89.6±6.6	87.8±25.0	0.865±0.181
	0.6	81.5±16.1	88.4±24.5	0.812±0.175	39.1±15.0	79.6±29.1	0.463±0.162	69.7±11.8	89.8±21.9	0.760±0.130
	0.8	71.5±16.8	90.0±22.8	0.774±0.178	24.5±8.3	80.2±29.0	0.345±0.121	58.4±11.8	91.0±20.8	0.699±0.139
肝	0.4	100.0±0.0	1.1±1.2	0.022±0.024	100.0±0.0	1.7±1.2	0.034±0.023	100.0±0.0	2.5±2.0	0.049±0.039
	0.6	94.4±13.6	1.2±1.1	0.024±0.021	92.7±13.7	1.9±1.4	0.037±0.027	92.3±10.9	2.8±2.2	0.053±0.039
	0.8	66.7±42.2	1.5±1.6	0.029±0.030	76.0±34.3	3.4±2.7	0.064±0.050	75.6±27.7	4.4±3.4	0.082±0.061
肾	0.4	100.0±0.0	1.7±2.0	0.033±0.039	100.0±0.0	2.4±3.2	0.047±0.057	100.0±0.0	3.6±4.6	0.067±0.078
	0.6	100.0±0.0	2.0±1.9	0.039±0.036	91.0±17.6	2.8±2.9	0.053±0.052	93.8±11.8	4.2±4.3	0.077±0.073
	0.8	83.3±40.8	3.6±4.3	0.066±0.077	80.6±22.1	4.7±6.1	0.085±0.099	80.3±26.5	6.8±8.5	0.118±0.129
