基于扫描电子显微镜硅藻人工智能搜索系统检验效能评估

doi:10.12116/j.issn.1004-5619.2021.410719

法医学杂志 ›› 2022, Vol. 38 ›› Issue (1): 40-45.DOI: 10.12116/j.issn.1004-5619.2021.410719

所属专题：水中尸体研究专题

基于扫描电子显微镜硅藻人工智能搜索系统检验效能评估

余丹媛¹^,²(), 刘景建³, 刘超⁴, 杜宇坤⁵, 黄平⁶, 张吉⁶, 于伟敏⁷, 胡颖超⁸, 赵建¹^,⁴(), 成建定¹()

^1.中山大学中山医学院法医学系，广东广州 510080
^2.清远市公安局，广东清远 511500
^3.昆明医科大学法医学院，云南昆明 650500
^4.广州市刑事科学技术研究所法医病理学公安部重点实验室，广东广州 510442
^5.南方医科大学法医学院，广东广州 510515
^6.司法鉴定科学研究院上海市法医学重点实验室司法部司法鉴定重点实验室上海市司法鉴定专业技术服务平台，上海 200063
^7.江苏集萃苏科思科技有限公司，江苏苏州 215100
^8.兰波（苏州）智能科技有限公司，江苏苏州 215100

收稿日期:2021-07-27 发布日期:2022-02-25 出版日期:2022-02-28
通讯作者: 赵建,成建定
作者简介:成建定，男，博士，教授，博士研究生导师，主要从事法医病理学研究；E-mail：chengjd@mail.sysu.edu.cn
赵建，男，博士研究生，副主任法医师，主要从事法医病理学鉴定和硅藻检验研究；E-mail：zhaojian0721@163.com
余丹媛（1986—），女，硕士研究生，主要从事法医病理学鉴定和研究；E-mail：399794299@qq.com
基金资助:
广州市科技计划资助项目(2019030001);公安部科技强警基础工作专项资助项目(2020GABJC38)

Evaluation of Inspection Efficiency of Diatom Artificial Intelligence Search System Based on Scanning Electron Microscope

Dan-yuan YU¹^,²(), Jing-jian LIU³, Chao LIU⁴, Yu-kun DU⁵, Ping HUANG⁶, Ji ZHANG⁶, Wei-min YU⁷, Ying-chao HU⁸, Jian ZHAO¹^,⁴(), Jian-ding CHENG¹()

^1.Department of Forensic Medicine, Zhongshan School of Medicine, Sun Yat-sen University, Guangzhou 510080, China
^2.Qingyuan Public Security Bureau, Qingyuan 511500, Guangdong Province, China
^3.Department of Forensic Medicine, Kunming Medical University, Kunming 650500, China
^4.Guangzhou Forensic Science Institute & Key Laboratory of Forensic Pathology, Ministry of Public Security, Guangzhou 510442, China
^5.Department of Forensic Medicine, Southern Medical University, Guangzhou 510515, China
^6.Shanghai Key Laboratory of Forensic Medicine, Key Laboratory of Forensic Science, Ministry of Justice, Shanghai Forensic Service Platform, Academy of Forensic Science, Shanghai 200063, China
^7.Jiangsu JITRI Sioux Technologies Co. , Ltd. , Suzhou 215100, Jiangsu Province, China
^8.Suzhou LabWorld Scientific Technology Ltd. , Suzhou 215100, Jiangsu Province, China

Received:2021-07-27 Online:2022-02-25 Published:2022-02-28
Contact: Jian ZHAO,Jian-ding CHENG

摘要/Abstract

摘要： 目的

探讨硅藻人工智能（artificial intelligence，AI）搜索系统在溺死诊断中的应用价值。

方法

取12例溺死尸体的肝、肾组织进行硅藻检验，应用扫描电子显微镜获得视场图片，分别在硅藻AI搜索系统的0.5、0.7和0.9阈值下进行硅藻检测及人工识别，用硅藻召回率、查准率和图片排除比例检测并比较搜索系统的效能。

结果

硅藻AI搜索系统标注的目标中实际检出硅藻数与人工识别硅藻数之间差异无统计学意义（P>0.05）；不同阈值下硅藻AI搜索系统检测硅藻的召回率差异具有统计学意义（P<0.05）；不同阈值下硅藻AI搜索系统检测硅藻的查准率差异具有统计学意义（P<0.05），高可达53.15%；不同阈值下硅藻AI搜索系统的图片排除比例差异具有统计学意义（P<0.05），高可达99.72%。对于同一样品，硅藻AI搜索系统识别硅藻所用时间仅为人工识别的1/7。

结论

硅藻AI搜索系统在溺死案例诊断中具有良好的应用前景，其搜索硅藻能力与经验丰富的法医相当，同时可以极大地减少人工观察图片的工作量。

关键词: 法医病理学, 溺死, 硅藻检验, 人工智能, 自动搜索, 扫描电子显微镜, 人工识别

Abstract: Objective

To explore the application values of diatom artificial intelligence （AI） search system in the diagnosis of drowning.

Methods

The liver and kidney tissues of 12 drowned corpses were taken and were performed with the diatom test, the view images were obtained by scanning electron microscopy （SEM）. Diatom detection and forensic expert manual identification were carried out under the thresholds of 0.5, 0.7 and 0.9 of the diatom AI search system, respectively. Diatom recall rate， precision rate and image exclusion rate were used to detect and compare the efficiency of diatom AI search system.

Results

There was no statistical difference between the number of diatoms detected in the target marked by the diatom AI search system and the number of diatoms identified manually （P>0.05）; the recall rates of the diatom AI search system were statistically different under different thresholds （P<0.05）; the precision rates of the diatom AI system were statistically different under different thresholds（P<0.05）， and the highest precision rate was 53.15%; the image exclusion rates of the diatom AI search system were statistically different under different thresholds （P<0.05）， and the highest image exclusion rate was 99.72%. For the same sample， the time taken by the diatom AI search system to identify diatoms was only 1/7 of that of manual identification.

Conclusion

Diatom AI search system has a good application prospect in drowning cases. Its automatic diatom search ability is equal to that of experienced forensic experts, and it can greatly reduce the workload of manual observation of images.

Key words: forensic pathology, drowning, diatom test, artificial intelligence, automatic searching, scanning electron microscope, manual identification

中图分类号:

DF795.1

余丹媛, 刘景建, 刘超, 杜宇坤, 黄平, 张吉, 于伟敏, 胡颖超, 赵建, 成建定. 基于扫描电子显微镜硅藻人工智能搜索系统检验效能评估[J]. 法医学杂志, 2022, 38(1): 40-45.

Dan-yuan YU, Jing-jian LIU, Chao LIU, Yu-kun DU, Ping HUANG, Ji ZHANG, Wei-min YU, Ying-chao HU, Jian ZHAO, Jian-ding CHENG. Evaluation of Inspection Efficiency of Diatom Artificial Intelligence Search System Based on Scanning Electron Microscope[J]. Journal of Forensic Medicine, 2022, 38(1): 40-45.

图/表 6

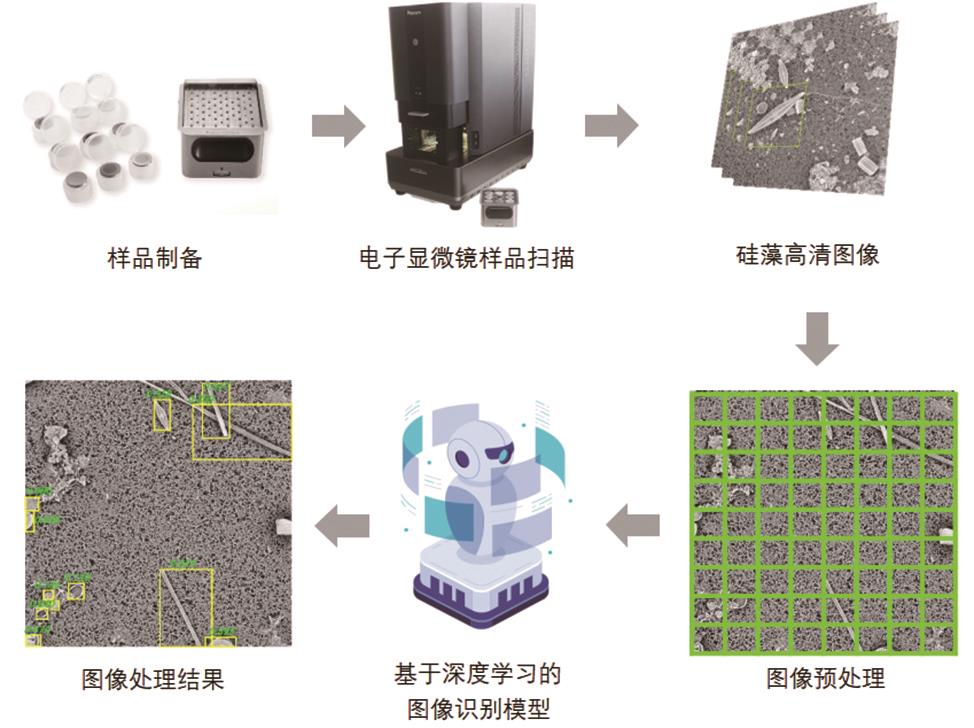

图1 硅藻AI搜索系统

Fig. 1 The diatom AI automatic searching system

表1 硅藻AI搜索系统的硅藻情况

Tab. 1 Diatom detection result of the diatom AI search system

阈值	N-M/（ $x ˉ$ ±s，张）	TP+FP/（ $x ˉ$ ±s，个）	TP/［M（P₂₅~P₇₅），个］
0.5	1 268.67±323.21	3 365.25±2 190.30	28.00（13.00~361.00）
0.7	967.75±383.31^1）	1 865.33±1 278.96^1）	26.00（11.25~343.75）
0.9	306.50±260.36^1）2）	373.83±358.89^1）2）	15.50（9.25~239.50）

表1 硅藻AI搜索系统的硅藻情况

Tab. 1 Diatom detection result of the diatom AI search system

阈值	N-M/（ $x ˉ$ ±s，张）	TP+FP/（ $x ˉ$ ±s，个）	TP/［M（P₂₅~P₇₅），个］
0.5	1 268.67±323.21	3 365.25±2 190.30	28.00（13.00~361.00）
0.7	967.75±383.31^1）	1 865.33±1 278.96^1）	26.00（11.25~343.75）
0.9	306.50±260.36^1）2）	373.83±358.89^1）2）	15.50（9.25~239.50）

表2 硅藻AI搜索系统的硅藻RR (%)

Tab. 2 RR of the diatom AI search system

阈值	RR/（ $x ˉ$ ±s）	最小值	最大值
0.5	91.12±6.16	78.57	100.00
0.7	84.00±10.48^1）	64.29	100.00
0.9	56.95±9.00^1）2）	45.71	69.23

表2 硅藻AI搜索系统的硅藻RR (%)

Tab. 2 RR of the diatom AI search system

阈值	RR/（ $x ˉ$ ±s）	最小值	最大值
0.5	91.12±6.16	78.57	100.00
0.7	84.00±10.48^1）	64.29	100.00
0.9	56.95±9.00^1）2）	45.71	69.23

表3 硅藻AI搜索系统的硅藻PR (%)

Tab. 3 PR of the diatom AI search system

阈值	PR/[M（P₂₅~P₇₅）]	最小值	最大值
0.5	1.02（0.68~9.11）	0.32	16.83
0.7	1.92（1.19~15.58）^1）	0.62	24.64
0.9	10.20（5.47~41.23）^1）2）	3.42	53.15

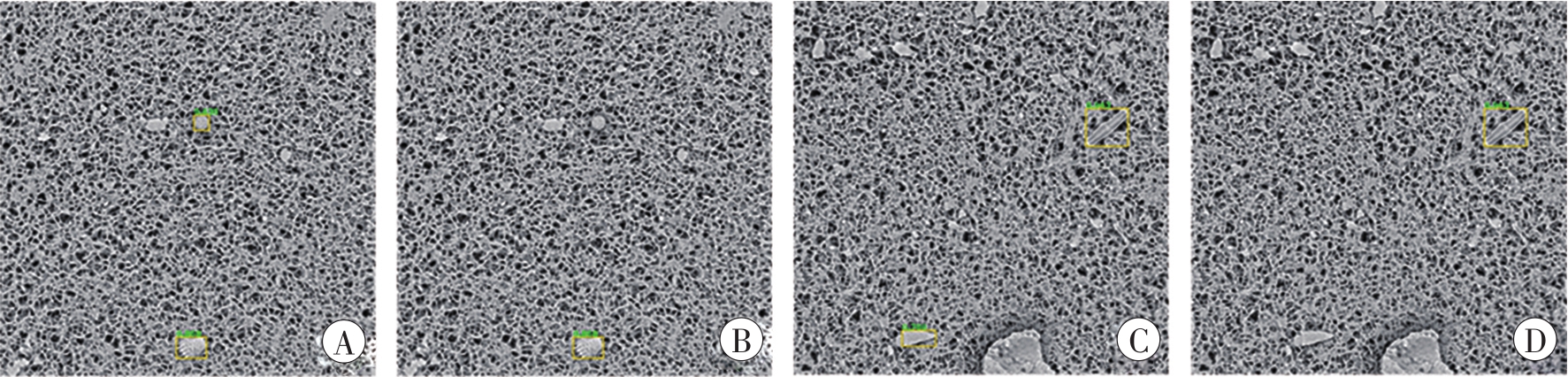

图2 不同阈值下硅藻的识别情况A：阈值0.5；B：阈值0.7；C：阈值0.7；D：阈值0.9。A与B为同一视野，C与D为同一视野。

Fig. 2 Diatoms identification under different thresholds

表4 硅藻AI搜索系统的图片ER (n=12，xˉ±s，%)

Tab. 4 ER of the diatom AI automatic searching system

阈值	ER	最小值	最大值
0.5	95.76±1.09	93.98	97.17
0.7	96.77±1.30^1）	94.58	98.45
0.9	98.97±0.88^1）2）	97.37	99.72
